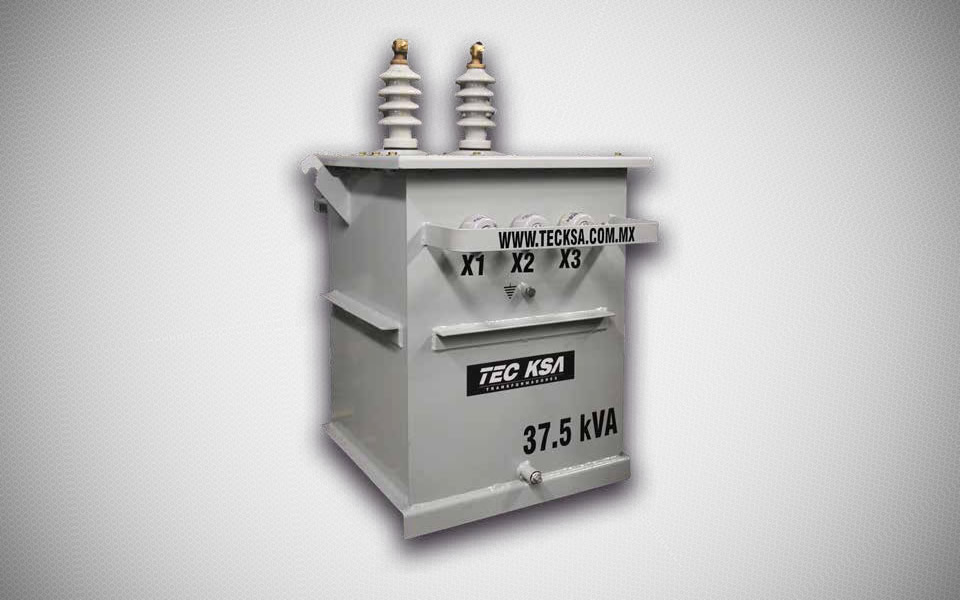

Poste Monofásico

Este tipo de transformador es aplicable a sistemas de distribución en la industria pequeña, mediana y grande, hoteles, centros comerciales, edificios de oficinas, hospitales, etc.
El transformador tipo poste monofásico está diseñado para operar a la intemperie y es aplicable a sistemas de distribución aéreos, donde la seguridad sea un factor determinante.
Adecuado para operar a 2,300 m.s.n.m. con una sobreelevación de 65°C, sobre un promedio de 30°C y una máxima de 40°C sumergido en aceite. Demás características y accesorios de acuerdo a la norma: NMX-J-116.

Descargar Ficha Técnica

  • Características

    • Tipo de enfriamiento: ONAN.
    • Frecuencia de operación: 60 HZ.
    • Elevación de temperatura de 65°C.
    • Máximo del ambiente de 40°C y promedio de 30°C de temperatura del ambiente.
    • Líquido aislante tipo mineral (dieléctrico).
    • Voltaje nominal de 2.5 % c/u ( 2 arriba y 2 abajo).
    • Norma de fabricación: NMX-J-116.

  • Pruebas

    Relación de transformación y polaridad.

    • Pérdidas debidas a la carga e impedancia.
    • Potencial aplicado.
    • Potencial inducido.
    • Resistencia ohmica de los devanados.
    • Resistencia de aislamiento.
    • Pérdidas en vacío.
    • Hermeticidad.

  • Accesorios

    • Válvula combinada de drenaje y muestreo.
    • Válvula de alivio de presión manual.
    • Cambiador de derivaciones con manija de operación externa para operación manual sin carga.
    • Base deslizable.
    • Orejas de gancho para izaje del conjunto.
    • Boquilla de alta tensión tipo sólido de porcelana.
    • Boquilla de baja tensión tipo sólido de porcelana.
    • Cople con tapón para llenado al vacío.
    • Placa de características.
    • Placa de conexión del tanque a tierra.
    • Gargantas ( si son requeridas ).

  • Capacidades y Voltaje
    KVA CLASE 15KV CLASE 25KV CLASE 34.5KV
    5
    10
    15
    25
    37.5
    50
    75
    100
    167
  • Peso y Dimensiones

    CLASE 15KV

    KVA A* B* C* E* F* G* PESO (Kg)
    10 585 505 985 330 710 590 150
    15 665 565 920 410 635 510 175
    25 665 565 1155 410 770 550 260
    37.5 710 650 1080 445 795 675 300
    50 765 650 1220 475 935 805 345
    75 895 755 1315 540 1030 905 515
    100 965 1030 1405 610 1110 975 655

    CLASE 25KV

    KVA A* B* C* E* F* G* PESO (Kg)
    10 715 660 1035 445 600 475 185
    15 715 660 1065 445 630 510 215
    25 765 690 1100 480 665 540 265
    37.5 870 755 1195 540 755 630 375
    50 870 755 1195 540 755 630 380
    75 N/D N/D N/D N/D N/D N/D N/D
    100 N/D N/D N/D N/D N/D N/D N/D

    CLASE 34.5KV

    KVA A* B* C* E* F* G* PESO (Kg)
    10 975 690 1505 480 905 780 275
    15 975 690 1505 480 905 780 300
    25 1080 755 1460 540 860 375 335
    37.5 1080 755 1460 540 860 735 385
    50 1150 825 1460 610 860 375 470
    75 1150 825 4480 610 880 755 525
    100 N/D N/D N/D N/D N/D N/D N/D
