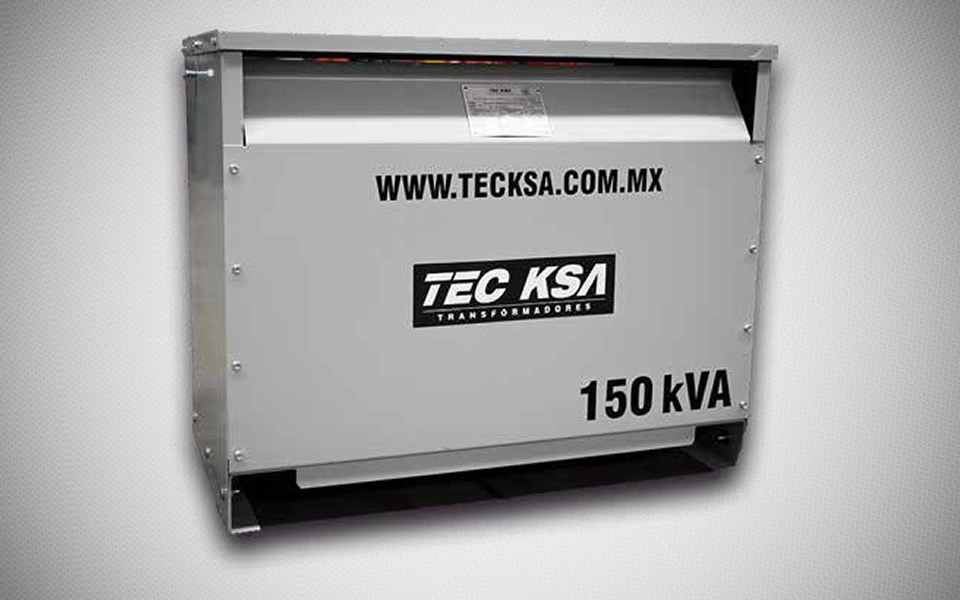

Seco en Baja Tensión

Este tipo de transformador es aplicable a sistemas de distribución en la industria pequeña, mediana y grande, hoteles, centros comerciales, edificios de oficinas, hospitales, etc.
El transformador tipo seco está diseñado para trabajar en interior y exterior que cuenten con el espacio adecuado para su instalación, donde la seguridad sea un factor determinante.

Descargar Ficha Técnica

  • Características

    • Tipo de enfriamiento: AA.
    • Conexión: Delta - Estrella ó Estrella - Estrella.
    • Frecuencia de operación: 60 HZ.
    • Elevación de temperatura de 150°C.
    • Máximo del ambiente de 40°C y promedio de 30°C de temperatura del ambiente.
    • Voltaje nominal de 2.5 % c/u ( 2 arriba y 2 abajo).
    • Norma de fabricación: NMX-J-351.

  • Pruebas

    Relación de transformación y polaridad.

    • Resistencia de los aislamientos.
    • Resistencia ohmica.
    • Pérdidas en vacío.

  • Accesorios

    • Gabinete nema 1.
    • Base deslizable.
    • Orejas para izaje del conjunto.
    • Terminales para conexión en baja tensión.
    • Derivaciones internas.
    • Placa de características.

  • Capacidades y Voltaje
    KVA 3 FASES HASTA 660 VOLTS KVA 1 FASE HASTA 660 VOLTS
    15 13
    10 5
    15 7.5
    30 10
    45 15
    75 20
    112.5 25
    150 50
    225 75
    300 100
    500 167
