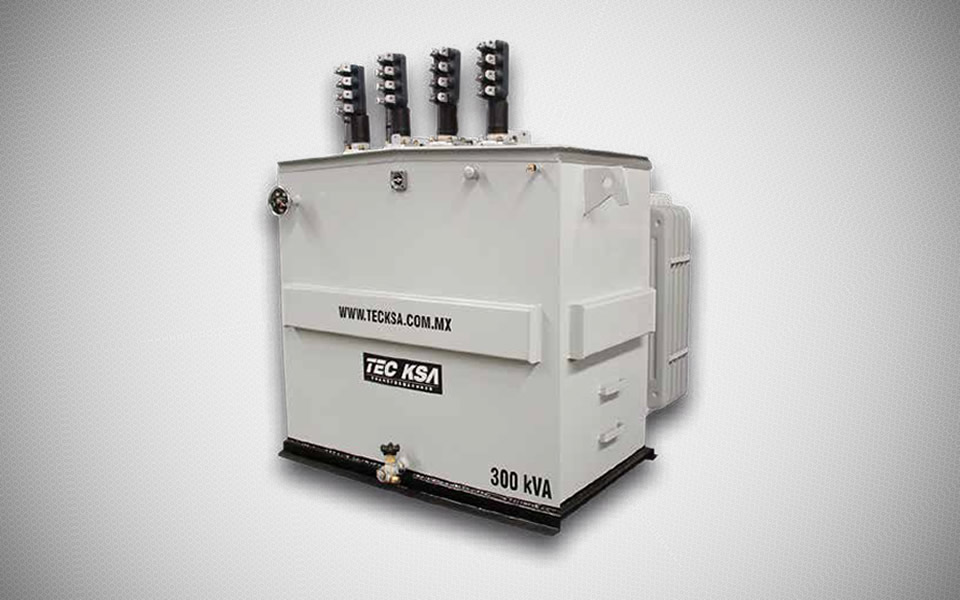

Sumergible Trifásico

Este tipo de transformador es aplicable a sistemas de distribución en la industria pequeña, mediana y grande, hoteles, centros comerciales, edificios de oficinas, hospitales, etc.
El transformador tipo sumergible es una mejor opción estéticamente por lo cual este tipo de equipos cada vez son más solicitados por las necesidades del tipo de clima actual.

Descargar Ficha Técnica

  • Características

    • Tipo de enfriamiento: ONAN.
    • Conexión: Delta - Estrella ó Estrella - Estrella.
    • Frecuencia de operación: 60 HZ.
    • Elevación de temperatura de 65°C máximo del ambiente de 40°C. y promedio de 30°C de temperatura del ambiente.
    • Líquido aislante tipo mineral (Dieléctrico).
    • Voltaje nominal de 2.5 % c/u ( 2 arriba y 2 abajo).
    • Pintura en polvo electrostática.
    • Norma de fabricación: NMX-J-287.

  • Pruebas

    Relación de transformación y polaridad.

    • Pérdidas debidas a la carga e impedancia.
    • Potencial aplicado.
    • Potencial inducido.
    • Resistencia ohmica de los devanados.
    • Resistencia de aislamiento.
    • Pérdidas en vacío.
    • Hermeticidad.

  • Accesorios

    • Válvula combinada de drenaje y muestreo.
    • Válvula de alivio de presión manual.
    • Cambiador de derivaciones con manija de operación externa para operación manual sin carga.
    • Indicador de temperatura de líquido aislante.
    • Indicador de nivel de líquido aislante.
    • Base deslizable.
    • Orejas de gancho para izaje del conjunto.
    • Boquilla de alta tensión tipo pozo de 200A.
    • Boquilla de baja tensión tipo muelle.
    • Radiadores tipo oblea soldados al tanque.
    • Cople con tapón para llenado al vacío.
    • Placa de características.
    • Placa de conexión del tanque a tierra.
    • Fusible de expulsión Bay o Net.

  • Capacidades y Voltaje
    KVA CLASE 15KV CLASE 25KV CLASE 34.5KV
    75
    11.5
    150
    225
    300
    500
